STANAG 4569 — уровни защиты бронетехники простыми словами

STANAG 4569 — стандарт НАТО, который делит защиту бронированных машин на шесть баллистических уровней, от уровня 1 против винтовочных патронов 7,62 мм до уровня 6 против огня бронебойных 30-мм пушек. Он также оценивает защиту от осколков артиллерийских снарядов и мин, поэтому одна и та же машина может иметь разные оценки для каждой угрозы.

6

Уровней баллистической защиты

4

Основных уровня противоминной защиты, с вариантами a и b

10 kg

Заряд фугасной мины на высшем противоминном уровне

30 mm

Пушечный снаряд, от которого защищает лобовая проекция уровня 6

Что такое STANAG 4569

STANAG расшифровывается как Standardization Agreement, то есть соглашение о стандартизации — документ НАТО, которому соглашаются следовать страны-члены. Номер 4569 охватывает уровни защиты экипажа и десанта в тыловых и лёгких бронированных машинах. Технические подробности содержатся в союзной инженерной публикации AEP-55, где описаны угрозы, полигоны и критерии приёмки. Цель — общий язык: когда заказчик требует машину уровня 4, поставщики и испытательные центры понимают, о какой угрозе идёт речь.

Стандарт не определяет материалы или конструкцию. Стальной корпус, композитная мозаичная броня или навесной комплект могут пройти оценку, если результаты испытаний показывают, что экипаж выживает. Уровни также привязаны к конкретному сектору обстрела, поэтому оценки нередко сопровождаются оговорками, например только лобовая проекция.

Уровни баллистической защиты STANAG 4569

Угрозы кинетической энергии по уровням

Уровень	Типичная угроза	Типичная дальность
Уровень 1	Обычные патроны 7,62 x 51 mm НАТО и 5,56 mm	Около 30 м
Уровень 2	Бронебойно-зажигательные 7,62 x 39 mm	Около 30 м
Уровень 3	Бронебойные 7,62 x 51 mm и 7,62 x 54R	Около 30 м
Уровень 4	Бронебойные 14,5 x 114 mm	Около 200 м
Уровень 5	Бронебойный подкалиберный 25 mm с отделяющимся поддоном	Около 500 м, лобовая проекция
Уровень 6	Бронебойный оперённый подкалиберный 30 mm с отделяющимся поддоном	Около 500 м, лобовая проекция

Сводка публичных описаний AEP-55; точные условия испытаний, углы и партии боеприпасов определены в самом стандарте.

Уровни с 1 по 3 охватывают стрелковое оружие, это базовый уровень для патрульных машин и бронеавтомобилей. Уровень 4 останавливает огонь крупнокалиберных пулемётов класса 14,5 мм, распространённых на технике советского наследия. Уровни 5 и 6 относятся к боевым машинам пехоты и почти всегда даются для лобовой проекции, потому что броня по всему периметру сделала бы машину слишком тяжёлой.

Артиллерийская защита оценивается отдельно. В испытании используются осколки 155-мм снарядов, а требуемая безопасная дистанция сокращается примерно со 100 метров на уровне 1 до около 30 метров на уровне 4. Чем ближе может разорваться снаряд без вреда для экипажа, тем выше оценка.

Уровни противоминной защиты STANAG 4569

Угрозы фугасных мин по уровням

Уровень	Заряд	Место подрыва
Уровень 1	Около 2 kg	Под любой частью машины
Уровень 2a	Около 6 kg	Под колесом или гусеницей
Уровень 2b	Около 6 kg	Под центром днища
Уровень 3a	Около 8 kg	Под колесом или гусеницей
Уровень 3b	Около 8 kg	Под центром днища
Уровень 4a	Около 10 kg	Под колесом или гусеницей
Уровень 4b	Около 10 kg	Под центром днища

Массы зарядов приблизительно соответствуют стандарту; испытания также задают глубину закладки и состояние грунта.

Буквы имеют значение. Оценка «a» охватывает подрыв под колесом или гусеницей, при котором в подвеску передаётся больше энергии, а оценка «b» — подрыв под центром корпуса. Заказчики часто требуют обе, так как реальные мины оказываются везде, где движется машина. Типичные конструктивные решения — V-образное днище, энергопоглощающие сиденья и подвесные полы.

Как машины испытывают по STANAG 4569

Испытания проводятся на аккредитованных полигонах, где по машине или показательной секции корпуса ведут огонь с заданных дистанций и под заданными углами. При испытаниях на мины реальные заряды подрывают под машинами с датчиками, а манекены фиксируют нагрузки. Критерии оценки учитывают пробитие, закорпусные осколки за бронёй и измеренные нагрузки на экипаж.

Поскольку результаты относятся к испытанной конфигурации, изменение брони, сидений или подвески может аннулировать оценку. Поэтому производители указывают уровни для конкретного варианта, например базового корпуса с навесными комплектами. Некоторые страны также используют собственные национальные схемы, а некоторые экспортёры по соображениям безопасности публикуют лишь частичные сведения.

Какие машины используют оценки STANAG 4569

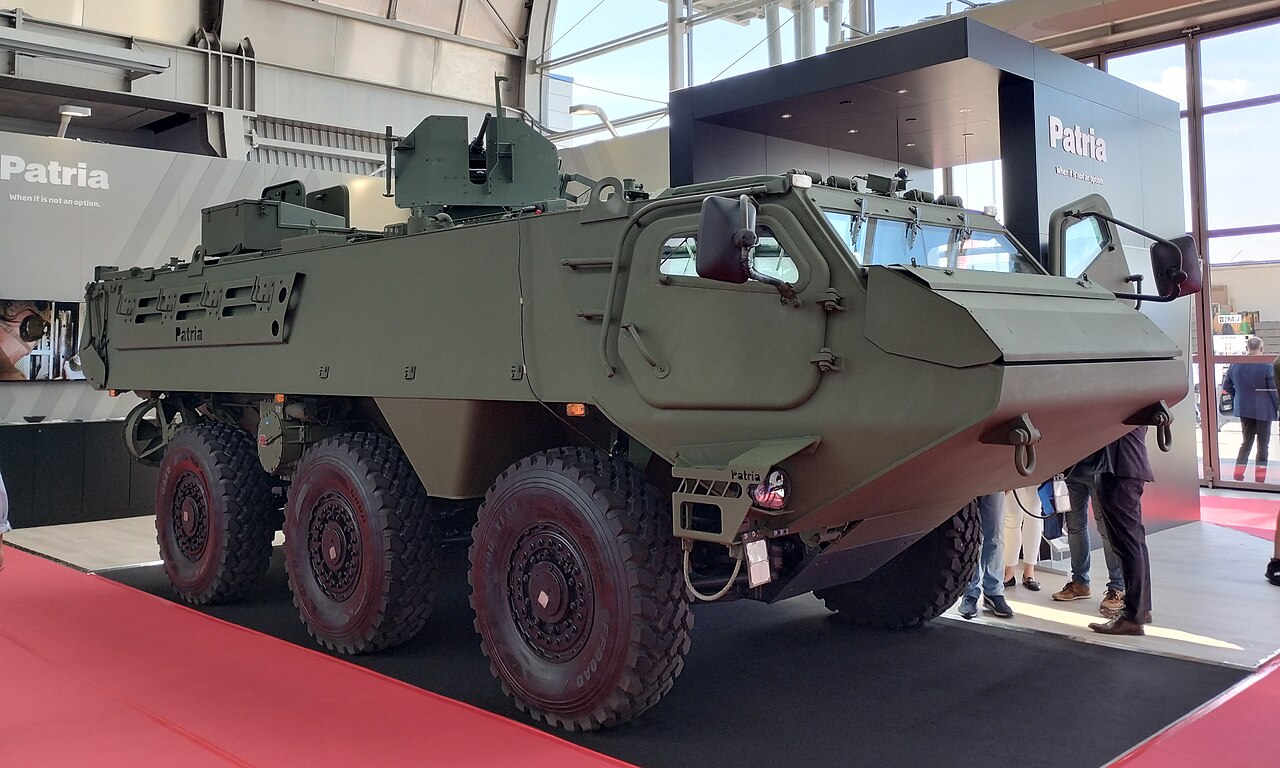

Западные поставщики регулярно указывают уровни. Финское семейство колёсных машин, описанное в нашем профиле Patria, продаётся с несколькими пакетами защиты, а турецкие производители, такие как описанные в нашем профиле Otokar, используют эти уровни в экспортных брошюрах. Подход США иной: американские машины обычно задаются национальными требованиями, как в руководстве по Stryker.

Для российских и китайских машин данные о защите представляют собой заявления производителя либо сообщаются государственными СМИ и редко проверяются по процедурам НАТО, поэтому сравнение уровней между блоками приблизительно.

Мнение редакции

STANAG 4569 — удобное сокращённое обозначение, а не гарантия. Две машины одного уровня могут сильно различаться по массе, подвижности и выживаемости экипажа после попадания. Прежде чем считать оценку боевой возможностью, посмотрите на сектор, допущения по навесным комплектам и букву противоминной защиты.

STANAG 4569, часто задаваемые вопросы

Что означает уровень 4 по STANAG 4569?

Защиту от бронебойных патронов 14,5 мм на дистанции около 200 метров, а также оценки по осколкам артиллерийских снарядов и минам, которые задаются отдельно.
