Link 16 Açıklandı, Her NATO Hava Muharebesinin Arkasındaki Ağ

Link 16, NATO uçaklarının, gemilerinin ve hava savunma bataryalarının tek bir radar resmini neredeyse gerçek zamanlı paylaşmasını sağlayan taktik veri bağıdır; karıştırmayı savuşturmak için saniyede 77.000 defaya kadar 51 frekans arasında atlar. 1980’lerde hizmete giren ve bugün hâlâ genişleyen sistem, müttefik kuvvetlerin ortak bir sinir sistemine en yakın olduğu şeydir ve onu anlamak, modern hava muharebelerinin gerçekte nasıl yürütüldüğünün yarısını açıklar.

51

Link 16’nın 960-1215 MHz bandında atladığı frekans sayısı

128

Ağın paylaştığı saniye başına zaman dilimi sayısı

~300 nmi

Havadaki düğümler arasında tipik görüş hattı menzili

J serisi

Tüm kullanıcıların konuştuğu standartlaştırılmış mesaj kataloğu

Link 16 nedir ve nasıl çalışır

Link 16 zaman bölmeli bir ağdır. Her katılımcıya, yani bir savaş uçağına, bir AWACS’a, bir muhripe, bir Patriot bataryasına, ağ genelinde saniyede 128 adet olmak üzere zaman dilimleri atanır ve yalnızca kendi dilimlerinde yayın yapar. Mesajlar 960-1215 MHz bandında taşınır ve 51 frekans arasında sözde rastgele atlar; üzerine şifreleme ve hata kodlaması eklenir, bu da sinyali karıştırması ve kullanması zor hale getirir. Terminaller program adlarıyla bilinir: buzdolabı boyutundaki ilk üniteler için JTIDS, modern küçük form faktörlü olanlar için MIDS.

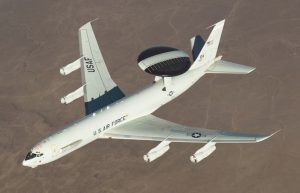

Her kullanıcı her dilimi duyduğu için öldürülecek merkezi bir sunucu yoktur. Ağı genellikle bir E-3 veya E-7 yönetir, ancak o devre dışı kalsa bile ağ çalışmaya devam eder ve röleler, havadaki platformlar arasındaki yaklaşık 300 deniz mili görüş hattı sınırının ötesine kapsamayı uzatabilir.

J serisi mesajların kataloğu gözetleme izlerini, dost konumlarını, angajman durumunu, metni ve hatta güvenli sesi kapsar. Pratikte en önemli trafik, herhangi bir düğümün elindeki tüm radar temaslarının her kokpitteki tek bir ekranda birleştirildiği iz resmidir. Bir savaş pilotu, AWACS’ın gördüğünü, açık denizdeki Aegis muhripinin gördüğünü ve kanat uçaklarının gördüğünü, kimse telsizden konuşmadan görür.

Bu birleştirilmiş resim, aksi halde imkânsız olacak taktikleri mümkün kılar: nişancının kendi radarının hiç yayın yapmadığı sessiz önlemeler, bir modern AESA radarının başkası tarafından atılan bir füze için hedef izlediği devirler ve kuvvetler ile ülkeler arasında koordine edilen hava savunma angajmanları.

Link 16, Link 22 ve diğer veri bağları

Taktik veri bağlarının karşılaştırması

Veri bağı	Bant	Menzil	Görev
Link 16	960-1215 MHz (L bandı)	Görüş hattı, havadan havaya ~300 nmi	NATO standardı taktik resim ve K2
Link 22	HF ve UHF	HF üzerinden görüş hattı ötesi	Link 11’in NATO deniz halefi
Link 11	HF/UHF	Görüş hattı ötesi	Emekliye ayrılan eski deniz bağı
MADL	Ku bandı, yönlü	Kısa, uçaklar arasında	Görünmez F-35’ten F-35’e paylaşım
IFDL	Yönlü, savaş uçağından savaş uçağına	Kısa	F-22 uçuş içi paylaşım
SATCOM bağları	UHF/X/Ka	Küresel	Geri erişim, çatışma resmi değil

Basitleştirilmiş karşılaştırma; kesin menziller irtifaya, antenlere ve yayılıma bağlıdır.

Görünmez uçaklar neden farklı veri bağlarına ihtiyaç duyar

Link 16 yayınları her yöne yayılır ve nispeten güçlüdür; bu bir F-16 için sorun değildir, ancak elektronik olarak görünmez kalmaya çalışan bir görünmez uçak için sorundur. F-22 yönlü IFDL’yi, F-35 ise MADL’yi kullanır; bunlar spektrumu aydınlatmadan görünmez uçaklar arasında veri aktaran dar, düşük yakalanma olasılıklı bağlardır. Bedeli parçalanmadır: beşinci nesil uçaklar tarihsel olarak Link 16 alabiliyordu ancak yayın yapmaya isteksizdi ve görünmez bağlar ile F-35 topluluğu ve geri kalan herkes arasında çeviri yapmak için geçit uçakları ya da podlar kullanılıyor.

Veri bağları modern hava muharebelerini nasıl belirler

Ukrayna bu noktayı iki yönden de gösterdi. NATO tarzı bir resme bağlanan Batı bağışı varlıklar, küçük bir hava kuvvetinin orantısız etki yaratmasını sağladı; eşdeğer bağlantıdan yoksun Rus uçakları ise yakın mesafe çatışmada koordinasyonu kaybetmeye devam etti. Ders, her yeni nesil programı yönlendiriyor: işbirlikçi muharebe uçakları önce ağ, sonra gövde olacak şekilde tasarlanıyor; kriptografik modernizasyon ve daha yüksek veri hızlı MIDS-JTRS terminalleri gibi yükseltmeler rutin bakım değil, acil operasyonel ihtiyaç olarak ele alınıyor.

Zafiyet bunun öbür yüzüdür. Herkesin bağımlı olduğu bir ağ, saldırmaya değer bir ağdır ve veri bağlarına, GPS’e ve haberleşmeye karşı elektronik harp artık Rusya’nın ve Çin’in temel disiplinlerinden biridir. NATO’nun yanıtı katmanlıdır: Link 16’nın kendisinde frekans atlamalı dayanıklılık, görünmez uçaklar için yönlü bağlar ve yedek olarak uydu yolları.

Editörün yorumu

Link 16 kırk yaşında ve hâlâ omurga; bu da önemli bir şey söylüyor: askeri ağ oluşturmada yaygınlık zarafeti yener. Önerilen her halef aynı duvara toslamıştır: kırk ülkede sahaya sürülmüş on bin terminal. 2030’lara kadar değişimden çok uçlarda evrim bekleyin: görünmez bağlara geçitler, uydu uzantıları, daha hızlı şifreleme.

Link 16 hakkında sık sorulan sorular

Link 16 basitçe nedir?

Uçakların, gemilerin ve hava savunma sistemlerinin, her biri atanmış zaman dilimlerinde yayın yaparak, savaşın tek bir canlı haritasını paylaşmasını sağlayan, karıştırmaya dayanıklı askeri telsiz ağı.

Link 16’nın menzili nedir?

Görüş hattı; yüksekte uçan uçaklar arasında yaklaşık 300 deniz mili, yüzey birimlerine daha az; röleler ve uydu geçitleri bunu daha da uzatır.

Link 16 şifreli midir?

Evet. Trafik şifrelidir ve 51 frekans arasında atlar; şifreleme modernizasyon programları dayanıklılığını yükseltmeyi sürdürüyor.

Link 16 ile Link 22 arasındaki fark nedir?

Link 22, Link 11’in yerini alan ve HF üzerinden görüş hattı ötesi menziller için üretilmiş NATO deniz bağıdır; Link 16 görüş hattı taktik standardı olmaya devam ediyor.
