Askeri SATCOM Bantları Açıklandı, UHF Fısıltılarından Ka Hortumlarına

Askeri uydu haberleşmesi bir avuç frekans bandında çalışır: UHF, X, Ku, Ka ve korumalı EHF aralığı; yalnızca 10 Wideband Global SATCOM uydusu, bir nesil önce tüm ulusal orduların sahip olduğundan fazla kapasite taşıyor. Her bant, anten boyutu, veri hızı, hava koşulları ve karıştırma arasında farklı bir pazarlıktır ve bu takası anlamak modern askeri uzay mimarisinin çoğunu açıklar.

10

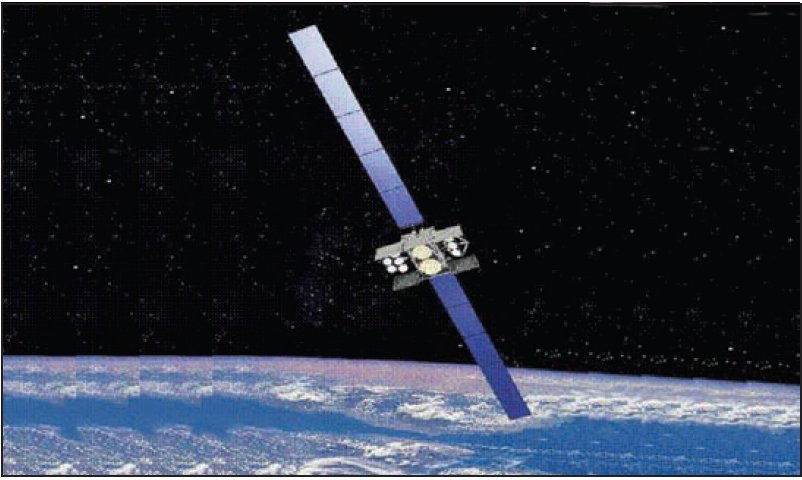

Yörüngedeki Wideband Global SATCOM uydusu

5

Dar bant UHF kullanıcılarına hizmet veren MUOS uydusu

6

Korumalı takımyıldızdaki AEHF uydusu

~10x

MUOS’un eski UHF filosuna göre kapasite artışı

Satcom’da frekans bantları neden önemli

Menüyü fizik belirler. UHF gibi düşük frekanslar yaprakları, hava koşullarını ve hatta kötü anten yönlendirmesini aşar, ancak az veri taşır. Ka gibi yüksek frekanslar küçük çanaklardan muazzam veri hızları geçirir, ancak yağmur onları emer ve yönlendirme hassas olmalıdır. Bu yüzden askeri planlamacılar bir bant değil, bir portföy satın alır ve gerçek mimari sorusu, hangi trafiğin, bir tüfek mangasının sesli yoklaması mı yoksa bir dronun video akışı mı, hangi katmanda taşınacağıdır.

UHF satcom ve MUOS

240-320 MHz civarındaki UHF, askerin bandıdır. Kısa antenli bir sırt telsizi, orman gölgeliği altında ya da yalpalayan bir gemide hareket ederken, başka hiçbir şeyin çalışmadığı yerde bir UHF uydu bağlantısı kurabilir. ABD Donanması’nın beş uydulu MUOS takımyıldızı bu nişi hücresel tarzda bir WCDMA dalga biçimiyle modernize ederek yerini aldığı eski UFO filosunun yaklaşık on katı kapasite sağladı; ancak UHF’nin hoşgörüsünün bedeli kalıcı olarak kilobit sınıfı veri hızları ve kalabalık, karıştırılabilir kanallardır.

X bandı ve Ka bandı, WGS’nin iş atları

Askeri satcom bantlarının karşılaştırması

Bant	Frekans	Güçlü yanlar	Sınırlar	Başlıca sistemler
UHF	~240-320 MHz	Hareket halinde, yaprak ve hava koşulları arasında çalışır	Çok düşük veri hızları	MUOS, eski UFO
X bandı	~7-8 GHz	Devlet kullanımına ayrılmış, yağmura dayanıklı, olgun	Orta düzey veri hacmi	WGS, Skynet, Syracuse
Ku bandı	~12-18 GHz	Devasa ticari kapasite, ucuz terminaller	Paylaşılan spektrum, orta düzey yağmur sönümlenmesi	Kiralık GEO, Starlink sınıfı LEO
Ka bandı	~20-31 GHz	Çok yüksek veri hacmi, küçük antenler	Yağmur sönümlenmesi, hassas yönlendirme	WGS, ticari HTS
EHF (korumalı)	~44 GHz yukarı bağlantı sınıfı	Karıştırmaya dayanıklı, şifreli, hayatta kalabilir	Maliyetli, sınırlı kapasite	AEHF, eski Milstar

Basitleştirilmiş; kesin askeri tahsisler sisteme ve ülkeye göre değişir.

On uydulu ve on birincisi hazırlanmakta olan Wideband Global SATCOM takımyıldızı, ABD ve müttefik yüksek kapasiteli trafiğin omurgasıdır ve alışılmadık biçimde her uzay aracından hem X hem Ka konuşur, bunlar arasında gemide çapraz bantlama yapar. Avustralya’dan Norveç’e ortak ülkeler kendi uydularını uçurmak yerine programa dahil oldu. Bu katman, Akıncı nesli uçakların kıtalar ötesinden kontrol edilebilmesini sağlayan türden dron videosunu, lojistik verilerini ve komuta trafiğini taşır.

Ku bandı ve ticari LEO dalgası

Ku bandı çoğunlukla ticaretin elindedir ve ordular yine de en büyük müşterisi haline geldi. Kiralık GEO transponderleri iki on yıllık isyan bastırma trafiğinin büyük kısmını taşıdı ve LEO devrimi, özellikle Starlink ve askeri türevi Starshield, büyük ölçüde Ku ve Ka’da çalışıyor. Ukrayna ticari LEO’yu bir savaş alanı hizmetine dönüştürdü ve ders akılda kaldı: çoğaltılmış takımyıldızlar toptan karıştırması zor, yok etmesi daha da zordur; Uzay Geliştirme Ajansı’nın Transport Layer katmanının aynı mantığı özel askeri uydulara uygulamasının nedeni budur.

Korumalı satcom, AEHF ve karıştırma direnci

Piramidin tepesinde korumalı satcom oturur: altı uydulu AEHF takımyıldızı ve selefi Milstar uyduları. EHF aralığında gemide işleme, frekans atlama ve dar hüzmelerle çalışan bu bağlantılar, başkanı nükleer kuvvetlere ve komutanları harekât alanlarına, aktif karıştırma altında ve nükleere dayanıklı elektronikle bağlı tutmak üzere tasarlanmıştır. Kapasite değerlidir: bir AEHF uydusu tek bir WGS’den daha az veri taşır ve devam programı Evolved Strategic SATCOM bu hayatta kalabilir çekirdeği 2030’lara kadar yaşatmak üzere tasarlanmıştır. Satcom’a karşı elektronik taarruz artık olağan; ECM ve ECCM açıklaması yazımızda anlatılan aynı disiplin ve bant seçimi ilk savunma hattıdır.

Editörün yorumu

Askeri satcom’daki sessiz devrim, ilginç sorunun hangi bant olmaktan çıkıp kaç yol olduğuna dönüşmesidir. WGS Ka’dan ticari LEO Ku’ya ve korumalı EHF’ye geçebilen modern bir terminal, karıştırmayı karıştırıcının genellikle kaybettiği bir köstebek vurma oyununa çevirir. Portföyü satın alın, geçişi otomatikleştirin; bantlar kader değil taktik olur.

Askeri satcom hakkında sık sorulan sorular

Askeri satcom hangi frekans bantlarını kullanır?

Dar bantlı mobil kullanıcılar için esas olarak UHF, yüksek kapasite için WGS gibi sistemler üzerinden X ve Ka, ticari olarak kiralık Ku ve hayatta kalabilir komuta bağlantıları için AEHF üzerinden korumalı EHF.

MUOS nedir?

ABD Donanması’nın, mobil kullanıcılara eski UFO uydularının yaklaşık on katı kapasite vermek için hücresel tarzda bir dalga biçimi kullanan beş uydulu UHF takımyıldızı.

WGS sistemi nedir?

Müttefiklerle paylaşılan, 10 uydulu X ve Ka bandı takımyıldızı Wideband Global SATCOM; ABD ve ortak kuvvetler için ana yüksek kapasiteli hat.

Ka bandı neden yağmurdan etkilenir?

20-31 GHz’de dalga boyu yağmur damlası boyutuna yaklaşır; bu yüzden şiddetli yağmur sinyali emer ve saçar, küçük antenlerle çok yüksek veri hızları için ödenen bir bedeldir.

Korumalı satcom’u karıştırmaya dayanıklı yapan nedir?

EHF aralığında frekans atlama, dar yönlendirilebilir hüzmeler, gemide işleme ve şifreleme ile nükleer etkilere karşı sertleştirme; bedeli sınırlı kapasitedir.
